Vertikallift QuattroPorte
talentiert, vielseitig, vertikal
Besonderheiten & Vorteile
- geeignet für den Aussenbereich
- ohne Schacht möglich
- Türen an allen Seiten ermöglichen eine maximale Flexibilität
Highlights am Quattroporte Senkrechtlift
Ob integrierte Beleuchtung, Steuerung am Haltegriff oder die Sicherheit falls man doch einmal unter dem Senkrechtlift Quattroporte steht: Kontakschalter und auch ein sehr zuverlässiger Laserscanner sorgen dafür, dass der Senkrechtlift stoppt sobald doch einmal jemand unter der Kabine steht.
Das ist alles natürlich optional erhältlich und dennoch hat es seine Schönheiten auf die man nicht verzichten möchte. Auch die optionale gebäudeseitige Türe macht schon etwas her.
Technische Informationen
Quattroporte Senkrechtlift
| Nutzungsbereich | Senkrechtlift am Haus / an der Hauswand |
| Tragfähigkeit | 275 kg |
| Bedienelemente | Komfortables Bedientableau in allen Ebenen |
| maximale Förderhöhe | 13m |
| Lade-/Stromversorgung | 230V Netzbetrieb L/N/PE Absicherung 16A |
| Schallpegel | Unter 63 dB |
| Motor | 230V Netzbetrieb L/N/PE Absicherung 16A |
| Geschwindigkeit | 0,15m/s |
| Antrieb | 2 Ketten, umgelenkt am oberen Ende der Führungsschiene Türantriebe optional |
| Haltestellen | 2-6 |
| Führungssystem | verzinkte C-Schienen, 4 Laufrollen auf Kabine |
| Plattform | stabile Stahl/Aluminium-Leichtbaukonstruktion tragende Komponenten aus galvanisch verzinktem Stahl |
| Farbe | standard: Silber-metallic (ähnlich RAL 9006) auf Wunsch: alle RAL-Farben (gegen Aufpreis) |
| Sicherheit | TÜV Austria EG-Baumusterprüfung gemäß neuester EU-Maschinenrichtlinie CE Kennzeichnung |
- Kabine mit Wänden und Türen auf 3 Seiten
- vierte gebäudezugewandte Seite als Schleifwand ausgeführt
- Edelstahl-Haltegriff innen
- Edelstahltasten als Befehlsgeber
- Notruftelefon
- Not-Aus-Schalter
- Einklemmschutz integriert im Plattformboden und in der Decke
- rutschhemmende Noppen am Plattformboden
Anwendungsbeispiele in der Übersicht
Quattroporte Senkrechtlift

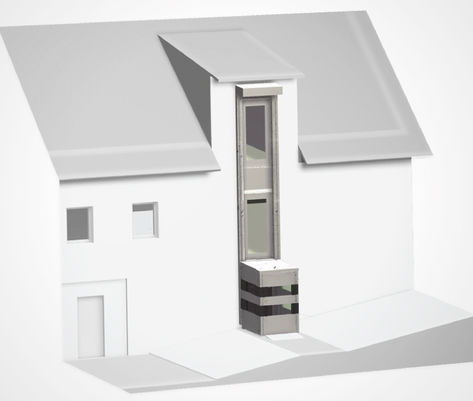

Haltestelle im Dachgeschoss
Dieser optisch ansprechende Einbau des Lifts macht auch die Dachebene barrierefrei zugänglich.

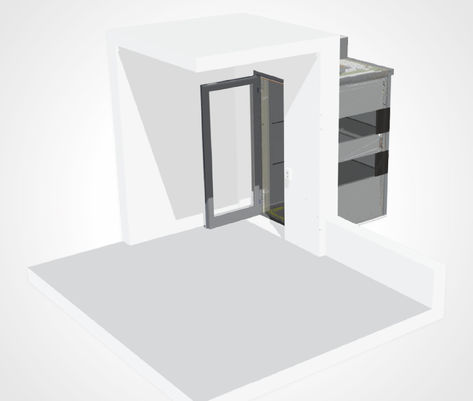

Gebäudeseitige Tür in Übermauerung
Die Türen des Aufzugs können sowohl im Mauerwerk, als auch an einer Stahlkonstruktion befestigt werden.

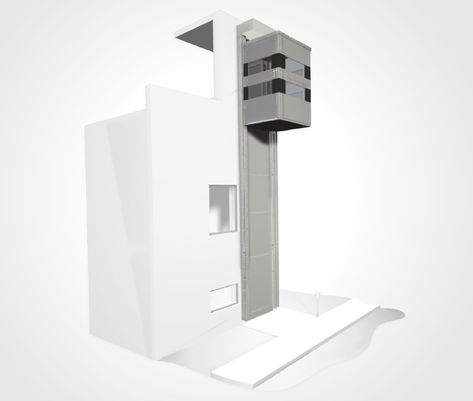

Haltestelle auf Dachterrasse
Der Aufzug ermöglicht, dass alle Ebenen des Gebäudes bequem erreichbar sind.
